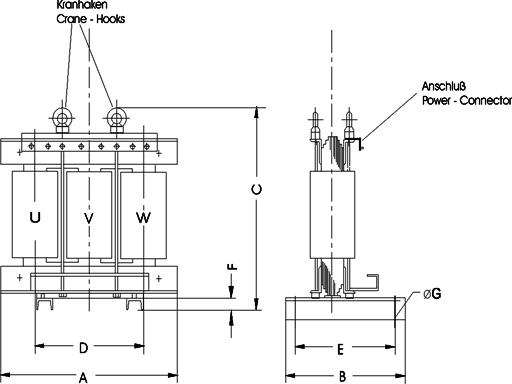

Drehstromtrockentransformator Type DN nach Schutzart IP00 Reihe 1.1

Leistung kVA	Maßtabelle							Gewicht ca. kg
	A	B	C	D	E	F	G
6,3	350	350	400	230	300	35	13	65
10	560	480	500	380	380	35	13	90
16	570	480	520	380	380	30	18	120
25	570	480	560	380	380	30	18	150
40	570	480	680	380	380	30	18	210
50	750	540	620	500	440	60	18	260
63	750	540	650	500	440	60	18	300
80	750	540	720	500	440	60	18	350
100	840	600	750	560	520	90	20	420
125	900	620	760	560	520	90	20	490
160	900	620	870	560	580	90	20	600
200	930	680	960	650	580	90	20	700
250	1050	680	930	650	670	90	20	900
315	1170	770	1050	800	670	90	20	1200
400	1230	770	1130	800	670	90	20	1400
500	1320	770	1200	800	670	90	20	1700
630	1560	770	1350	670	670	150	20	2000
800	1660	810	1500	670	670	150	20	2300
