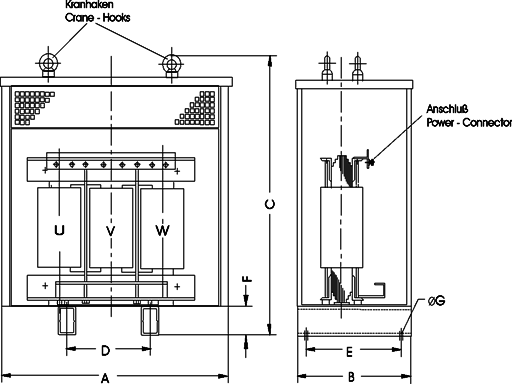

Drehstromtrockentransformator Type DNG nach Schutzart IP23 Reihe 1.1

Leistung kVA	Maßtabelle							Gewicht ca. kg
	A	B	C	D	E	F	G
6,3	400	400	550	290	300	35	13	90
10	630	540	700	380	380	35	13	120
16	630	540	700	380	380	60	18	150
25	630	540	900	380	380	60	18	180
40	630	540	900	380	380	60	18	240
50	810	600	920	500	440	60	18	300
63	810	600	920	500	440	60	18	340
80	810	600	920	500	440	60	18	400
100	960	680	1100	560	520	90	20	480
125	960	680	1100	560	520	90	20	550
160	960	680	1100	560	520	90	20	600
200	1100	740	1200	650	580	90	20	800
250	1100	740	1200	650	580	90	20	900
315	1290	830	1450	800	670	90	20	1350
400	1290	830	1450	800	670	90	20	1550
500	1360	830	1500	800	670	90	20	1800
630	1680	920	1900	670	670	150	20	2100
800	1680	980	2150	670	670	150	20	2400
